Mis on toroidaalne induktiivpool ja miks see on kaasaegses elektroonikas oluline?

Toroidsed induktiivpoolidon kaasaegsetes elektroonikasüsteemides üks tõhusamaid ja laialdasemalt kasutatavaid passiivkomponente. Nende ainulaadne rõngakujuline südamiku disain tagab suurepärase magnetilise kaitse, väiksema elektromagnetilise häire ja kõrge energiatõhususe võrreldes traditsiooniliste induktiivpoolidega. Selles artiklis uuritakse, mis on toroidne induktiivpool, kuidas see töötab, miks see on jõuelektroonikas oluline ja kuidas valida erinevate rakenduste jaoks õiget tüüpi. Samuti tõstab see esile levinud väljakutsed, reaalmaailma rakendused ja praktilised disainikaalutlused, mis aitavad inseneridel, ostjatel ja tootearendajatel teha teadlikke otsuseid.

Sisukord

• 1. Toroidaalse induktiivpooli põhitõdede mõistmine
• 2. Kuidas toroidaalne induktiivpool töötab
• 3. Peamised eelised tavapäraste induktiivpoolide ees
• 4. Põhimaterjalid ja nende mõju
• 5. Reaalmaailma rakendused
• 6. Kuidas valida õiget toroidset induktiivpooli
• 7. Levinud probleemid ja tõrkeotsing
• 8. Toroidaalne vs muud tüüpi induktiivpoolid
• 9. Inseneride kavandamise kaalutlused
• 10. Induktiivpoolitehnoloogia tulevikutrendid
• 11. Korduma kippuvad küsimused
• 12. Järeldus
• 13. Tootja teave ja kontakt

1. Toroidaalse induktiivpooli põhitõdede mõistmine

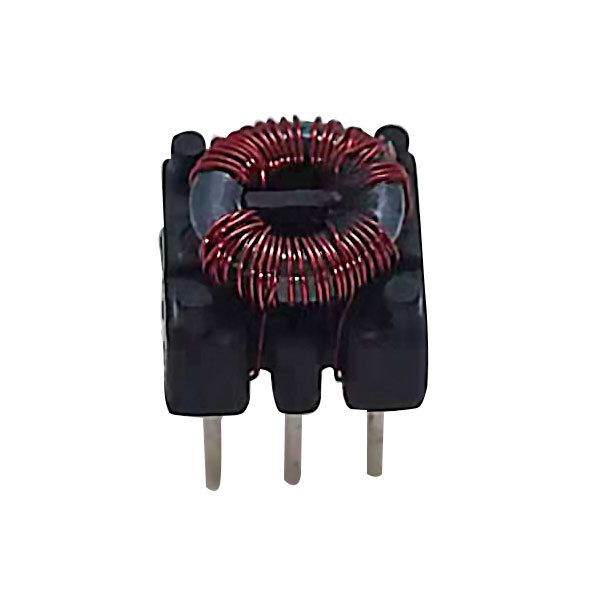

Toroidaalne induktiivpool on teatud tüüpi induktiivpool, mis on kujuga sõõrik või rõngas (toroid). See koosneb ümmargusest magnetsüdamikust, mis on mähitud vasktraadiga. Kui elektrivool liigub läbi juhtme, tekib südamikus magnetväli, mis salvestab energiat magnetismi kujul.

Erinevalt traditsioonilistest solenoid induktiivpoolidest on toroidse konstruktsiooni magnetväli suures osas piiratud südamikuga. See ainulaadne omadus vähendab oluliselt energiakadu ja elektromagnetilisi häireid (EMI), muutes selle ideaalseks suure jõudlusega elektrooniliste vooluahelate jaoks.

Lihtsamalt öeldes on toroidaalne induktiivpool ette nähtud:

• Salvestage energiat magnetväljas
• Elektrilise müra filtreerimine
• Stabiliseerida voolu vooluahelates

2. Kuidas toroidaalne induktiivpool töötab

Toroidse induktiivpooli tööpõhimõte põhineb elektromagnetilisel induktsioonil. Kui vahelduvvool (AC) voolab läbi mähise, tekitab see muutuva magnetvälja toroidaalses südamikus. See muutuv väli indutseerib vastupidise pinge, mida tuntakse induktiivsusena.

Südamiku suletud ahela kuju tagab, et suurem osa magnetvoost jääb materjali sisse, vähendades leket ja parandades efektiivsust.

Peamised tööetapid hõlmavad järgmist:

1. Vool voolab läbi mähise
2. Toroidi sees tekib magnetväli
3. Energia salvestatakse magnetvoos
4. Voolumuutustele vastandumine stabiliseerib vooluahela käitumist

See kontrollitud energia salvestamine ja vabastamine muudab toroidsed induktiivpoolid toitereguleerimissüsteemides hädavajalikuks.

3. Peamised eelised tavapäraste induktiivpoolide ees

Paljudes tööstusharudes eelistatakse toroidseid induktiivpooli nende suurepäraste elektriliste ja füüsikaliste omaduste tõttu. Allpool on toodud peamised eelised:

• Kõrge kasutegur:Vähendatud energiakadu minimaalse lekkevoo tõttu.
• Madalad elektromagnetilised häired:Magnetväli asub südamikus.
• Kompaktne disain:Suurem induktiivsus väiksemas füüsilises suuruses.
• Parem termiline jõudlus:Madalam soojuse teke koormuse all.
• Tugev magnetühendus:Tõhus energiaülekanne mähiste vahel.

Need eelised muudavad toroidsed induktiivpoolid eriti kasulikuks toiteallikates, heliseadmetes ja tööstuselektroonikas.

4. Põhimaterjalid ja nende mõju

Toroidaalse induktiivpooli jõudlus sõltub suuresti selle südamiku materjalist. Erinevad materjalid pakuvad erinevaid magnetilisi omadusi ja sagedusreaktsioone.

5. Reaalmaailma rakendused

Toroidseid induktiivpooli kasutatakse nende tõhususe ja töökindluse tõttu laialdaselt paljudes tööstusharudes.

• Lülitusrežiimiga toiteallikad (SMPS)
• Helivõimendid ja signaali filtreerimine
• Telekommunikatsiooniseadmed
• Elektrisõidukite toitesüsteemid
• Taastuvenergia inverterid (päikese- ja tuuleenergia)
• Tööstuslikud automaatikasüsteemid

Kõigis neis rakendustes mängib EMI vähendamise ja energiatõhususe parandamise võimalus süsteemi stabiilsuses ja jõudluses otsustavat rolli.

6. Kuidas valida õiget toroidset induktiivpooli

Õige toroidse induktiivpooli valimine nõuab elektriliste ja mehaaniliste parameetrite hoolikat kaalumist.

Peamised valikutegurid hõlmavad järgmist:

• Induktiivsuse väärtus:Peab vastama vooluringi nõuetele
• Praegune hinnang:Peaks toime tulema tipp- ja pidevvooluga
• Põhimaterjal:Põhineb sageduse ja tõhususe vajadustel
• DC takistus:Väiksem takistus suurendab tõhusust
• Töösagedus:Peab ühtima süsteemi disainiga

Insenerid tasakaalustavad optimeeritud vooluahela kujunduse jaoks komponentide valimisel sageli suurust, kulusid ja jõudlust.

7. Levinud probleemid ja tõrkeotsing

Vaatamata oma töökindlusele võivad toroidsed induktiivpoolid seista silmitsi teatud tööprobleemidega.

• Küllastus:Tekib siis, kui vool ületab südamiku piirid
• Ülekuumenemine:Põhjuseks liigne vool või halb ventilatsioon
• Müraprobleemid:Sageli ebaõige mähise või varjestuse tõttu
• Mehaaniline pinge:Paigaldamise ajal võib mähiseid kahjustada

Õige projekteerimine ja soojusjuhtimine võivad neid probleeme märkimisväärselt vähendada.

8. Toroidaalne vs muud tüüpi induktiivpoolid

9. Inseneride kavandamise kaalutlused

Toroidaalsete induktiivpoolide integreerimisel elektroonilistesse süsteemidesse peavad insenerid arvestama mitmete disainiaspektidega:

• Mähise tihedus ja isolatsiooni kvaliteet
• Termilise hajumise teed
• Magnetilise küllastuse künnised
• PCB paigutus EMI sidumise vähendamiseks
• Mehaaniline paigaldus stabiilsus

Hästi läbimõeldud süsteem tagab pikaajalise töökindluse ja optimaalse elektrilise jõudluse.

10. Induktiivpoolitehnoloogia tulevikutrendid

Nõudlus kompaktsete ja tõhusate elektrooniliste süsteemide järele juhib jätkuvalt induktiivpoolitehnoloogia innovatsiooni. Edasised arengud hõlmavad järgmist:

• Täiustatud nanokristallilised materjalid ülimadala kadude saavutamiseks
• Miniatuursed kõrgsageduslikud toroidsed kujundused
• Integreerimine nutikate toitemoodulitega
• Täiustatud soojuskindlad mähismaterjalid

Need edusammud toetavad järgmise põlvkonna rakendusi, nagu elektriline mobiilsus, nutikad võrgud ja tehisintellektiga juhitavad tööstussüsteemid.

11. Korduma kippuvad küsimused

Q1: Mis muudab toroidsed induktiivpoolid tõhusamaks?
Nende suletud ahelaga magnetiline disain minimeerib voo leket, parandades tõhusust.

Q2: Kas toroidseid induktiivpooli saab kasutada kõrgsageduslikes ahelates?
Jah, eriti ferriit- või nanokristallsüdamike kasutamisel.

Q3: Kas toroidsed induktiivpoolid on kallid?
Need võivad maksta veidi rohkem kui tavalised induktiivpoolid, kuid pakuvad paremat jõudlust ja töökindlust.

Q4: Millistes tööstusharudes kasutatakse toroidseid induktiivpooli kõige rohkem?
Jõuelektroonika, autotööstuse, telekommunikatsiooni ja taastuvenergia sektorid.

K5: Kuidas vähendada müra toroidaalsetes induktiivpoolides?
Õiged mähistehnikad, varjestus ja õige materjali valik aitavad müra vähendada.

12. Järeldus

Toroidsed induktiivpoolid on kaasaegse elektroonika oluline komponent, pakkudes ületamatut tõhusust, kompaktsust ja elektromagnetilist jõudlust. Nende võime voolu stabiliseerida ja häireid vähendada muudab need oluliseks kõiges alates olmeelektroonikast kuni arenenud tööstussüsteemideni. Nende struktuuri, tööpõhimõtete ja valikukriteeriumide mõistmine võimaldab inseneridel ja ostjatel süsteemi jõudlust tõhusalt optimeerida.
