Kuidas päikeseinverteri induktiivpool parandab tõhusust, stabiilsust ja eluiga kaasaegsetes PV-süsteemides

A solar inverteri induktiivpoolon fotogalvaaniliste (PV) inverterisüsteemide üks kriitilisemaid magnetilisi komponente. See mõjutab otseselt muundamise efektiivsust, harmoonilisi moonutusi, termilist jõudlust ja pikaajalist töökindlust. Kaasaegsetes taastuvenergia rakendustes, kus tõhususe standardid on järjest rangemad, võib õige induktiivpooli konstruktsiooni valimine oluliselt parandada süsteemi üldist jõudlust.

See põhjalik juhend uurib, kuidas päikeseinverteri induktiivpoolid töötavad, miks need on kõrgsageduslikes lülituskeskkondades olulised, kuidas mõjutavad materjalid ja disain jõudlust ning kuidas sellised tootjad naguJASNpakkuda täiustatud magnetlahendusi nõudlike päikeseenergia rakenduste jaoks.

Sisukord

• 1. Mis on päikeseinverteri induktiivpool?
• 2. Miks on see tänapäevastes PV-süsteemides hädavajalik?
• 3. Päikeseenergia inverterite tööpõhimõte
• 4. Peamised disainiparameetrid ja tehnilised kirjeldused
• 5. Põhimaterjalid ja nende mõju tõhususele
• 6. Soojusjuhtimine ja töökindlus
• 7. Kohandamine ja rakenduse stsenaariumid
• 8. Kuidas valida õige päikeseenergia inverteri induktiivpool
• 9. Levinud väljakutsed ja lahendused
• 10. KKK

1. Mis on päikeseinverteri induktiivpool?

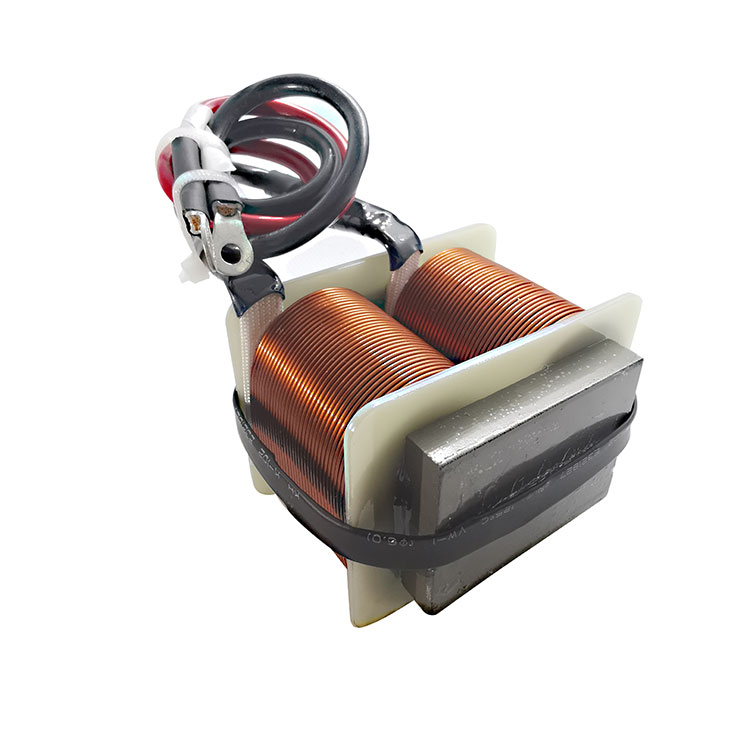

Päikeseinverteri induktiivpool on passiivne magnetkomponent, mis on ette nähtud elektrienergia salvestamiseks magnetväljas ja selle lülitustoimingute ajal kontrollitult vabastamiseks. Seda kasutatakse tavaliselt DC-DC võimendusmuundurites ja DC-AC inverteri astmetes fotogalvaanilistes süsteemides.

Lihtsamalt öeldes silub induktiivpool voolu, summutab pulsatsiooni ja vähendab elektromagnetilisi häireid (EMI). Ilma selleta kogeksid päikeseinverterid ebastabiilset väljundit, liigseid harmoonilisi ja tõhususe kadusid.

• Energia salvestamine lülitustsüklite ajal
• Praeguse pulsatsiooni vähendamine
• Harmooniline filtreerimine
• Parem lainekuju kvaliteet
• Suurenenud süsteemi stabiilsus

2. Miks on see tänapäevastes PV-süsteemides hädavajalik?

Päikeseenergiasüsteemid töötavad muutuva päikesevalguse tingimustes, mis tähendab, et pinge ja vool kõiguvad pidevalt. Inverter peab muutma selle muutuva alalisvoolu stabiilseks vahelduvvoolu väljundiks, mis ühildub võrgustandarditega.

Päikese inverteri induktiivpool mängib olulist rolli:

1. Madala alalispinge tõstmine nõutavatele siinitasemetele
2. Pideva voolurežiimi (CCM) säilitamine
3. Võrguharmooniliste eeskirjade täitmine
4. Komponentide pikaajalise töökindluse tagamine

Kuna taastuvenergia ülemaailmne kasutuselevõtt suureneb, ei ole suure tõhususega magnetkomponendid enam valikulised – need on konkurentsivõimelise päikeseinverteri disaini jaoks kohustuslikud.

3. Päikeseenergia inverterite tööpõhimõte

Tüüpilise PV-inverteri topoloogia korral töötab induktiivpool kõrgsageduslikes lülitusahelates. Kui toitelüliti lülitub sisse, salvestatakse energia magnetsüdamikusse. Kui lüliti lülitub välja, kandub salvestatud energia koormusele.

Energia salvestamise valem:

E = 1/2 × L × I²

Kus:

• L = induktiivsus
• I = Praegune

See tsükliline salvestus- ja vabastamisprotsess võimaldab pinge reguleerimist ja pulsatsiooni summutamist, mis on tõhusa alalisvoolu vahelduvvoolu muundamise aluseks.

4. Peamised disainiparameetrid ja tehnilised kirjeldused

5. Põhimaterjalid ja nende mõju tõhususele

Põhimaterjali valik mõjutab otseselt päikeseenergia inverteri induktiivpoolide jõudlust.

Ferriidi südamik

• Madal südamiku kadu kõrgel sagedusel
• Ideaalne kompaktsete inverterite jaoks

Pulberraud südamik

• Suurem küllastusvoo tihedus
• Sobib suure vooluga rakendustele

Nanokristalliline tuum

• Ülimadala tuuma kadu
• Kõrge läbilaskvus
• Suurepärane termiline stabiilsus

Arenenud tootjatele meeldibJASNkeskenduge optimeeritud magnetilisele disainile, et vähendada nii vase- kui ka südamikukadusid, parandades inverteri efektiivsust üle 98%.

6. Soojusjuhtimine ja töökindlus

Päikeseenergia inverterid töötavad sageli karmides välistingimustes. Kõrgendatud temperatuur kiirendab isolatsiooni lagunemist ja lühendab eluiga.

Tõhusad termilised strateegiad hõlmavad järgmist:

• Madala DCR-mähise disain
• Kõrge temperatuuriga isolatsioonimaterjalid
• Optimeeritud südamiku geomeetria
• Kapseldus niiskuse kaitseks

Õige soojusdisain tagab 10–20-aastase töökindluse, mis vastab PV-moodulite elueale.

7. Kohandamine ja rakenduse stsenaariumid

Päikeseenergia inverteri induktiivpoolid kasutatakse:

• Elamu katuseinverterid
• Kaubanduslikud stringinverterid
• Kommunaalteenuste skaala keskinverterid
• Hübriidsed energiasalvestussüsteemid
• Võrguvälised päikesesüsteemid

Kohandamise valikud võivad hõlmata järgmist:

• Kohandatud induktiivsuse väärtused
• Spetsiaalsed põhimaterjalid
• Tugeva vooluga mähiskonstruktsioonid
• Kompaktsed mehaanilised mõõtmed

8. Kuidas valida õige päikeseenergia inverteri induktiivpool

Samm-sammuline valikujuhend:

1. Määrake töösagedus
2. Arvutage vajalik induktiivsus
3. Määrake maksimaalne voolu ja pulsatsiooni tolerants
4. Hinnake soojustingimusi
5. Kontrollige küllastusvaru
6. Kontrollige vastavust EMI standarditele

Kogenud magnetlahenduste pakkujatega töötamine tagab optimaalse disaini integreerimise.

9. Levinud väljakutsed ja lahendused

10. KKK

Q1: Mis juhtub, kui induktiivpool küllastub?

Küllastus põhjustab induktiivsuse järsu languse, mis põhjustab voolu hüppeid, ülekuumenemist ja potentsiaalset inverteri riket.

Q2: Kas ma saan kasutada standardset induktiivpooli päikeseenergia inverteri rakenduste jaoks?

Ei soovita. Päikeseenergia inverteri induktiivpoolid peavad taluma suurt voolu, kõrgsagedust ja karmi keskkonda.

Q3: Kuidas mõjutab induktiivsuse väärtus pulsatsiooni?

Suurem induktiivsus vähendab pulsatsioonivoolu, kuid suurendab suurust ja maksumust. Vaja on optimaalset tasakaalu.

Q4: milline on tüüpiline tõhususe mõju?

Õige magnetiline disain võib parandada inverteri üldist efektiivsust 1–3%, mis on kasuliku skaalal märkimisväärne.

Järeldus

Päikeseenergia inverteri induktiivpool on palju enamat kui passiivne komponent - see on tänapäevaste fotogalvaaniliste süsteemide jõudlust määrav element. Alates tõhususest ja pulsatsiooni summutamisest kuni termilise töökindluse ja võrguga vastavuseni – selle disain mõjutab otseselt süsteemi edu.

Koostöö selliste kogenud tootjatega naguJASNtagab täppisehituse, optimeeritud magnetmaterjalid ja kohandatud lahendused, mis on kohandatud teie inverteri nõuetele.

Kui projekteerite järgmise põlvkonna päikeseenergia invertereid ja vajate suure jõudlusega magnetkomponente,võtke meiega ühendusttäna, et arutada oma projekti nõudeid ja uurida, kuidas täiustatud päikeseinverteri induktiivpoolid võivad teie süsteemi jõudlust tõsta.
